Elevador Maca para Hospitais e Clínicas: RDC 50 da ANVISA, Dimensões Mínimas e Projeto de Instalação

O transporte vertical de pacientes em ambientes de saúde representa um dos pontos mais críticos no fluxo assistencial. A escolha e instalação de um elevador maca hospitalar adequado impacta diretamente na qualidade do atendimento, na segurança dos pacientes e na eficiência operacional de hospitais, clínicas, prontos-socorros e unidades de pronto atendimento. Para garantir que o equipamento atenda plenamente às necessidades da instituição, é fundamental compreender as exigências normativas da RDC 50 da ANVISA, as dimensões mínimas estabelecidas pelas normas técnicas ABNT e os requisitos específicos de projeto e instalação.

A Thor Elevadores, com mais de três décadas de experiência no setor, desenvolve e fabrica soluções de elevador maca que atendem integralmente às normas sanitárias e técnicas vigentes. Cada projeto é executado com rigor técnico, desde o dimensionamento da cabine até a integração com o sistema de controle de acesso e automação hospitalar, garantindo conformidade, segurança e conforto no transporte de pacientes.

O que é RDC 50 da ANVISA e por que ela importa para elevadores maca

A Resolução da Diretoria Colegiada número 50 (RDC 50) da Agência Nacional de Vigilância Sanitária (ANVISA) estabelece o regulamento técnico para planejamento, programação, elaboração e avaliação de projetos físicos de estabelecimentos assistenciais de saúde. Publicada em 2002 e atualizada ao longo dos anos, a RDC 50 define padrões mínimos de infraestrutura, fluxos, dimensionamento de ambientes e especificações técnicas para equipamentos utilizados em hospitais, clínicas, centros cirúrgicos, prontos-socorros e demais unidades de saúde.

Para elevadores maca, a RDC 50 estabelece requisitos específicos relacionados a:

• Dimensionamento interno da cabine: tamanho mínimo para acomodar maca hospitalar padrão, acompanhante e equipe de atendimento.
• Porta de acesso: vão livre mínimo para passagem de maca sem manobras complexas.
• Localização e quantidade: posicionamento estratégico no fluxo de atendimento e número de elevadores conforme capacidade instalada.
• Sistemas de segurança: dispositivos de emergência, comunicação interna e sistemas de backup de energia.
• Materiais e acabamentos: revestimentos laváveis, resistentes a produtos de limpeza hospitalar e que facilitem desinfecção.

A conformidade com a RDC 50 não é opcional: trata-se de exigência legal para obtenção e renovação do Alvará Sanitário do estabelecimento. Projetos que descumprem a resolução podem resultar em interdição parcial ou total da unidade de saúde, multas e impedimento de funcionamento até a regularização.

Atenção: A RDC 50 deve ser lida em conjunto com as normas técnicas ABNT NBR NM 207 (elevadores elétricos de passageiros) e ABNT NBR NM 313 (elevadores de passageiros – requisitos de segurança para construção e instalação), que complementam as especificações técnicas do equipamento.

Dimensões mínimas para elevador maca: RDC 50 e ABNT

A RDC 50 da ANVISA define que o elevador maca hospitalar deve ter dimensões internas mínimas que permitam o transporte de uma maca padrão (dimensões aproximadas de 1,90 m de comprimento por 0,60 m de largura) acompanhada de pelo menos dois profissionais de saúde. Além disso, a norma recomenda espaço adicional para equipamentos de suporte vital, como bomba de infusão, cilindro de oxigênio e monitor cardíaco, que frequentemente acompanham o paciente durante o deslocamento vertical.

Dimensões internas da cabine recomendadas

Com base na RDC 50 e nas normas ABNT NBR NM, as dimensões mínimas internas da cabine de um elevador maca para uso hospitalar são:

Essas dimensões garantem que a maca entre na cabine sem necessidade de manobras complexas e que dois a três profissionais de saúde possam acompanhar o paciente confortavelmente. Em unidades de maior complexidade, como hospitais de grande porte com centro cirúrgico e UTI, recomenda-se adotar as dimensões superiores da faixa recomendada, especialmente se o elevador também será utilizado para transporte de equipamentos volumosos, como camas hospitalares motorizadas.

Capacidade de carga mínima

Além do espaço físico, a RDC 50 exige que o elevador maca tenha capacidade de carga adequada para suportar o peso da maca (aproximadamente 50 kg), do paciente (até 150 kg em média, podendo chegar a 200 kg ou mais em casos de obesidade), dos acompanhantes (média de 70 kg por pessoa) e dos equipamentos médicos (de 20 a 50 kg). A capacidade mínima recomendada é de 630 kg (8 pessoas), mas muitos projetos hospitalares optam por elevadores de 1.000 kg (13 pessoas) para maior margem de segurança e flexibilidade operacional.

Requisitos técnicos e normativos para projeto de elevador maca

O projeto de instalação de um elevador maca hospitalar vai além das dimensões da cabine. A Thor Elevadores desenvolve projetos turnkey (da concepção à instalação) que contemplam todos os aspectos técnicos, normativos e operacionais exigidos pela RDC 50, normas ABNT NBR NM e boas práticas da engenharia hospitalar.

Localização e fluxo de circulação

A RDC 50 orienta que o elevador maca seja posicionado de forma a otimizar o fluxo de pacientes críticos, minimizando deslocamentos horizontais e facilitando o acesso direto a setores como pronto-socorro, centro cirúrgico, UTI, unidades de internação e centro de diagnóstico por imagem. Em hospitais verticalizados, é comum que sejam instalados dois ou mais elevadores maca em áreas estratégicas, garantindo redundância e evitando gargalos operacionais.

O projeto deve prever:

• Acesso direto ao pavimento térreo e à área de ambulâncias: permitindo entrada e saída rápida de pacientes em situações de emergência.
• Exclusividade de uso ou prioridade para equipes médicas: sistemas de controle de acesso que reservam o elevador para uso prioritário em situações críticas.
• Portas de entrada em posições opostas (opcional): facilita o fluxo em pavimentos com corredores duplos ou layouts complexos.

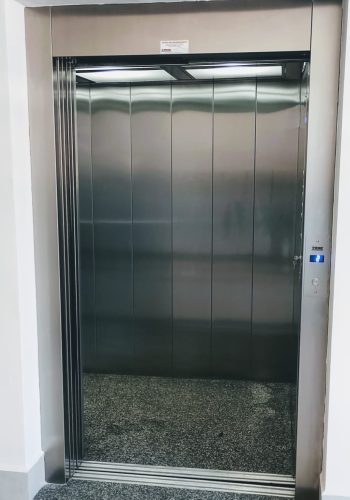

Sistemas de segurança e comunicação

A segurança do paciente durante o transporte vertical é prioridade absoluta. O elevador maca da Thor Elevadores é equipado com múltiplos dispositivos de segurança, incluindo:

• Sistema de limitador de velocidade: impede que a cabine exceda a velocidade nominal, conforme ABNT NBR NM 207.
• Para-quedas de segurança: acionamento automático em caso de ruptura dos cabos de tração.
• Trava de porta eletrônica: impede a abertura das portas com a cabine em movimento.
• Sistema de comunicação interna (interfone ou telefone): conexão direta com portaria, central de segurança ou sala de controle.
• Iluminação de emergência: lâmpadas LED com alimentação autônoma para casos de falta de energia.
• Sistema de resgate automático (ARD – Automatic Rescue Device): move a cabine até o pavimento mais próximo em caso de falta de energia, permitindo a saída segura dos ocupantes.

Acabamentos e materiais: higiene e facilidade de limpeza

Ambientes hospitalares exigem materiais resistentes a produtos de limpeza e desinfecção constantes. A RDC 50 recomenda que todas as superfícies internas do elevador maca sejam de materiais laváveis, não porosos e de fácil higienização. A Thor Elevadores oferece acabamentos específicos para aplicação hospitalar:

• Paredes em aço inoxidável escovado: resistente a corrosão, golpes e produtos químicos.
• Piso em granilite antiderrapante ou emborrachado hospitalar: facilita limpeza e reduz risco de escorregamento.
• Corrimão em aço inoxidável contínuo: segurança adicional e apoio para acompanhantes.

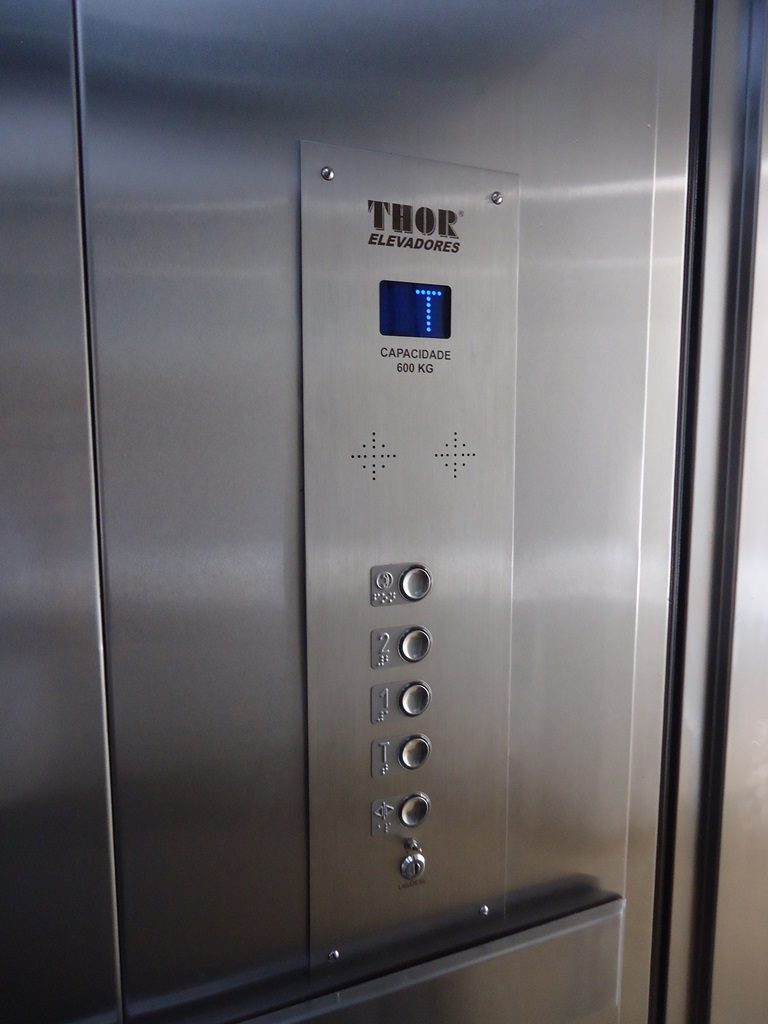

• Painel de comando com teclado touch ou botoeira com revestimento antibacteriano: reduz proliferação de microrganismos.
• Teto com iluminação LED homogênea: claridade adequada e baixo consumo energético.

Integração com sistemas prediais e hospitalares

O projeto de instalação deve prever a integração do elevador maca com os sistemas prediais e de automação hospitalar, incluindo:

• Alimentação elétrica dedicada e sistema de backup (grupo gerador ou nobreak): garante funcionamento mesmo em interrupções de energia.
• Controle de acesso por biometria, cartão RFID ou senha: restringe uso a equipes autorizadas e registra histórico de utilização.
• Integração com sistema de monitoramento (CFTV): câmeras internas conectadas à central de segurança.
• Sincronização com sistema de chamada de enfermagem: permite priorização automática de chamadas de emergência.

Benefícios de um projeto bem dimensionado e conforme às normas

Investir em um projeto de elevador maca hospitalar que atenda rigorosamente à RDC 50 da ANVISA e às normas ABNT traz benefícios tangíveis para a operação da instituição de saúde:

• Segurança jurídica e regularização sanitária: evita interdições, multas e problemas na obtenção de alvarás.
• Redução de riscos para pacientes e equipe: transporte vertical seguro diminui acidentes e melhora indicadores de qualidade assistencial.
• Eficiência operacional: elevador bem dimensionado reduz tempo de espera e agiliza fluxo de atendimento em situações críticas.
• Menor custo de manutenção a longo prazo: equipamentos projetados corretamente apresentam menor desgaste e menor necessidade de intervenções corretivas.
• Valorização da infraestrutura: instalação em conformidade com normas técnicas aumenta o valor patrimonial do imóvel e melhora a percepção de qualidade por parte de pacientes e profissionais.

Para entender como escolher o fornecedor ideal e garantir que todos esses requisitos sejam atendidos, veja nosso guia completo para escolher o fabricante de elevadores ideal para seu projeto.

Thor Elevadores: fabricação sob medida e conformidade total

A Thor Elevadores fabrica elevadores maca sob medida para hospitais, clínicas, prontos-socorros e instituições de saúde em todo o interior de São Paulo, sul de Minas Gerais e região de Americana. Todos os projetos são desenvolvidos por equipe multidisciplinar de engenheiros e técnicos especializados, com atenção integral às exigências da RDC 50 da ANVISA, normas ABNT NBR NM 207, ABNT NBR NM 313 e Normas Mercosul NM.

Os diferenciais da Thor Elevadores incluem:

• Projeto turnkey: da concepção à instalação, com entrega no prazo e acompanhamento técnico permanente.
• Fabricação em parque fabril próprio em Mogi Guaçu, SP: controle total de qualidade e conformidade com normas técnicas.
• Personalização de acabamentos: cabines, portas, iluminação e painéis de controle adaptados às especificações de cada instituição.
• Integração com automação hospitalar: compatibilidade com sistemas de controle de acesso, CFTV, chamada de enfermagem e grupo gerador.
• Suporte técnico e manutenção preventiva: equipe especializada para atendimento emergencial 24 horas e planos de manutenção sob medida.

Além de elevadores maca, a Thor Elevadores oferece soluções completas em transporte vertical, incluindo elevador comercial para edifícios e clínicas, elevador residencial para casas e sobrados, elevador de carga para uso industrial, plataforma hidráulica de acessibilidade e projetos especiais sob medida.

Conclusão: conformidade, segurança e eficiência no transporte vertical de pacientes

A instalação de um elevador maca hospitalar conforme a RDC 50 da ANVISA e normas ABNT NBR NM é requisito legal e ético para qualquer instituição de saúde. Dimensões adequadas da cabine, sistemas de segurança robustos, acabamentos higiênicos e integração com infraestrutura predial são fatores determinantes para garantir transporte seguro, eficiente e confortável de pacientes em situações críticas.

A Thor Elevadores, com mais de 30 anos de experiência no setor, oferece projetos completos, fabricação sob medida e suporte técnico permanente para hospitais, clínicas e prontos-socorros em todo o interior de São Paulo, sul de Minas Gerais e região de Americana. Cada projeto é desenvolvido com rigor técnico, conformidade total com normas vigentes e compromisso com prazos e qualidade.

Entre em contato com a Thor Elevadores e solicite um projeto personalizado de elevador maca para sua instituição de saúde. Nossa equipe de especialistas está pronta para atender às necessidades específicas do seu empreendimento, garantindo segurança, conformidade e eficiência operacional.

Perguntas frequentes sobre elevador maca hospitalar

Qual a diferença entre elevador maca e elevador comum?

O elevador maca hospitalar possui dimensões internas maiores, especialmente em profundidade (acima de 2,00 m), para acomodar maca padrão, paciente, acompanhantes e equipamentos médicos. Além disso, conta com acabamentos em materiais laváveis e resistentes a produtos de limpeza hospitalar, sistemas de segurança reforçados e integração com sistemas prediais de backup de energia. Elevadores comuns não atendem às exigências da RDC 50 da ANVISA para uso hospitalar.

É obrigatório ter elevador maca em clínicas e consultórios?

A obrigatoriedade depende do tipo de estabelecimento e da complexidade dos serviços prestados. Clínicas com centro cirúrgico, pronto atendimento, internação ou serviços que exijam transporte de pacientes acamados entre pavimentos são obrigadas a instalar elevador maca conforme RDC 50. Consultórios e clínicas ambulatoriais de pequeno porte podem utilizar elevadores convencionais, desde que atendam às normas de acessibilidade (NBR 9050) para transporte de cadeirantes. Consulte sempre o órgão de vigilância sanitária local para confirmar as exigências específicas.

Quanto tempo leva para instalar um elevador maca hospitalar?

O prazo de instalação varia conforme a complexidade do projeto, número de paradas (pavimentos atendidos) e condições da obra civil. Em média, a instalação completa de um elevador maca hospitalar leva de 45 a 90 dias, incluindo obra civil, montagem do equipamento, testes de segurança e liberação final. A Thor Elevadores trabalha com cronograma detalhado e compromisso com prazos, garantindo que o equipamento esteja em operação dentro do prazo acordado.

Quais são os custos de manutenção de um elevador maca?

Os custos de manutenção variam conforme a intensidade de uso, número de paradas e tipo de tecnologia (tração elétrica ou hidráulica). Em geral, elevadores maca bem dimensionados e instalados corretamente apresentam redução de custos de manutenção entre 20 e 30% ao longo da vida útil, pois operam dentro das especificações técnicas e sofrem menor desgaste. A Thor Elevadores oferece planos de manutenção preventiva sob medida, com atendimento emergencial 24 horas e reposição de peças originais, garantindo disponibilidade operacional acima de 98%.

Posso adaptar um elevador existente para uso como elevador maca?

A adaptação é tecnicamente possível, mas exige avaliação criteriosa das dimensões da caixa do elevador, capacidade estrutural, sistemas de segurança e conformidade com a RDC 50. Em muitos casos, a reforma completa (retrofit) pode ter custo equivalente ou superior à instalação de um equipamento novo. A Thor Elevadores oferece serviços de modernização e retrofit, realizando análise técnica completa e propondo a solução mais adequada e econômica para cada situação.
